インテリジェントアラウンドビューモニター

  • インテリジェントアラウンドビューモニター

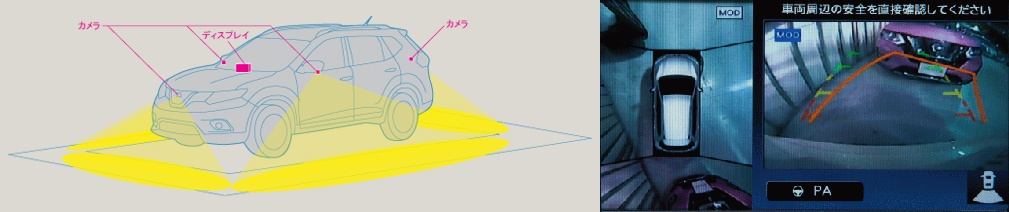

車両の前後左右に取り付けた4つの広角カメラから得た映像を、車両上方から見下ろしたような映像としてディスプレイに表示させる。これにより、縦列駐車、車庫入れなどを行う際、自車と路面の駐車枠との関係が一目で分かり、ドライバーのスムーズな駐車を可能にする。2007年エルグランドに世界初搭載。さらに2010年には自車周辺の移動物を検知してドライバーに知らせる移動物検知(MOD: Moving Object Detection)機能を追加。
本技術は、踏み間違い衝突防止アシストやインテリジェントパーキングアシストにも応用されている。

保管場所
製作(製造)年 2007
製作者(社) 日産自動車株式会社
資料の種類 量産車
現状 市販中
通称名インテリジェントアラウンドビューモニタ
適用車種エルグランド、セレナ、ノート等
効果・縦列駐車が簡単に感じる
・真上から見た映像をカーナビに表示できるため、駐車時に便利
エピソード・話題性2008年秋季大会学術講演会 最優秀講演発表賞
第58回自動車技術会賞 技術開発賞
2008年グッドデザイン賞
第41回市村産業賞 功績賞
特徴本システムは、車両の前後左右に設置された4つの超広角(180度)高解像度カメラと、映像処理ユニット、ディスプレイにより構成される。カメラから得られた映像の歪みを補正し、上から見下ろしたような映像に変換する。この"視点変換"をリアルタイムで行う為、毎秒約1000万の要素を処理している。処理された映像はナビゲーションシステムや、ルームミラーに搭載のディスプレイに表示する。
移動物検知システムは、アラウンドビューモニターの画像処理を行うことで、自車両周囲の移動物を検知し、音と表示でドライバーに知らせるシステム。自車両が移動している時にも対象を正しく検出する為に、操舵角や自車速度に基づいて背景の動きを推定し移動物を特定、トラッキング処理を行う。
参考文献日産自動車ホームページ
日産技報 No.63(2008-09)
日産技報 No.72(2013-03)
